Construções parametrizadas do GR_ARQUI
Desenho automático de esquadrias, em elevação ou em 3D, retas ou ao longo de um arco.
Entrada de dados para desenho esquemático de esquadrias!

Abaixo, exemplo de esquadria 3D baseada em um arco, com o comando JAN3D.

Esquadrias curvas a partir de um arco
Informe à rotina que deseja uma esquadria curva.
A rotina solicitará então a seleção de um arco...

Você define o tipo de esquadria neste quadro

Para desenhar esquadrias 3D retas, utilizamos o mesmo comando JAN3D, opção "Reta":

Neste quadro, você clica sobre um dos modêlos
previstos pela rotina...

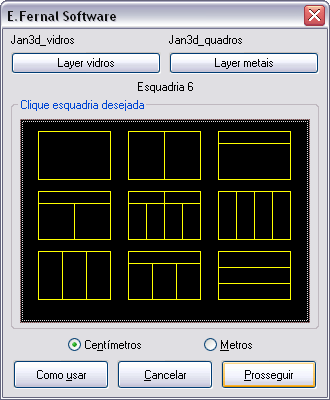

Aqui você escolhe o modêlo de esquadria 3D;

Após preencher os parâmetros do quadro de diálogo,
simplesmente clicamos um ponto e a esquadria
é desenhada.

aqui você digita as dimensões desejadas e

o aplicativo gera as esquadrias automaticamente.

Escadas retas em planta, corte e 3D

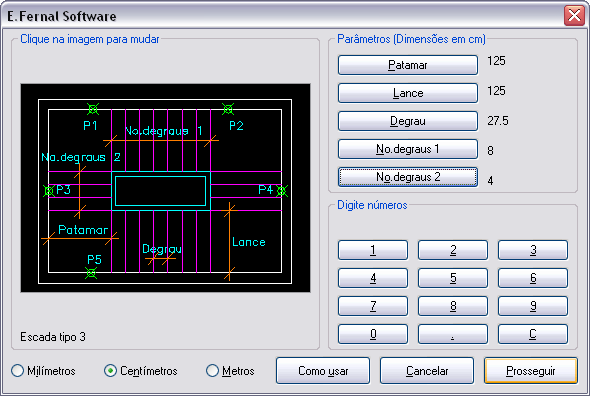

Gerador de escadas 2d

Escadas em caracol, em planta, corte e 3D

Corte de escadas retas ou caracol

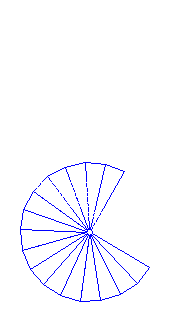

Você entra com os parâmetros numéricos... e o aplicativo desenha para você!

Também em 3D

Escada reta 3D e/ou 2D, utilizando-se o mesmo comando CESC do GR_ARQUI

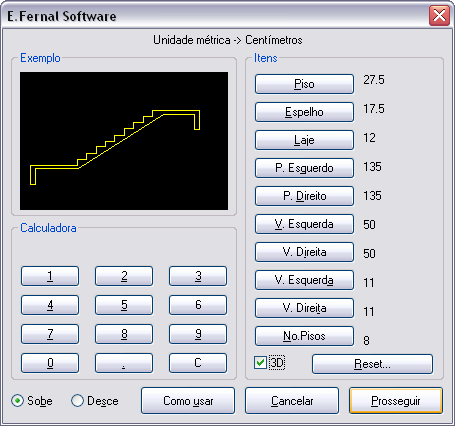

Corte automático de um lance, em polilinha...

Se você informar a largura da escada,

o aplicativo a transforma em 3D;

se não, esta permanece em 2D!

Podemos construir um corte de escada a partir de linhas existentes...

Corte entre linhas pre-existentes...

Após clicar nas linhas, atendendo às instruções do prompt de comandos, entramos com os parâmetros no quadro que se segue:

Você entra com os dados numéricos

O corte da escada é desenhado automaticamente.

e o aplicativo gera o desenho!
