Como desenhar um ferro ao longo de um caminho...

Observe a linha azul da imagem. Acionado o comando MANESMAN do GR_ACAD, fomos clicando em cada vértice desta polilinha. Aos vértices pares, devemos informar o lado, clicando um outro ponto referencial. As linhas pretas indicam a posição desejada para o ferro. Ao terminar, aparece o quadro de diálogo com as medidas da perna inicial e final do ferro. Neste caso, já as alteramos para as dimensões desejadas. Clicamos OK.

Desenhando um ferro deslocado de uma polilinha, passo 1.
Exemplo animado

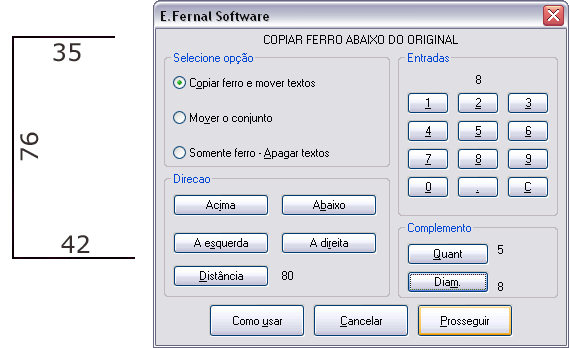

As linhas pretas desaparecem e o ferro é desenhado. Também são inseridas as dimensões de cada trecho do ferro. Aparece o quadro de diálogo abaixo, onde o default é "Copiar ferro e mover textos". Informamos quantidade e diâmetro desta posição.

Passo 2

Clicamos um último ponto para inserir o texto da posição, que será utilizada para a geração da lista de ferros. O resultado desta rotina é demonstrado na imagem abaixo. Neste exemplo, a posição ainda não recebeu um número. Isto será feito através do comando NUPOA (Numerar posições automaticamente).

Resultado final...
