Ef_Quant©: aplicativo para Cadian© 2017/2018 32/64 bits

Este aplicativo define funções para quantificação a partir de entidades do tipo ARC, INSERTS (blocos), LINE, POLYLINE e LWPOLYLINE, às quais poderão ser associados dados de especificações para exportação para arquivos .csv, que podem ser abertos no Excel© e formatados como planilhas. Ao se carregar o aplicativo, será inserido o menu Ef_Quant© na linha de menus do Cadian©, como pode ser visto na imagem abaixo:

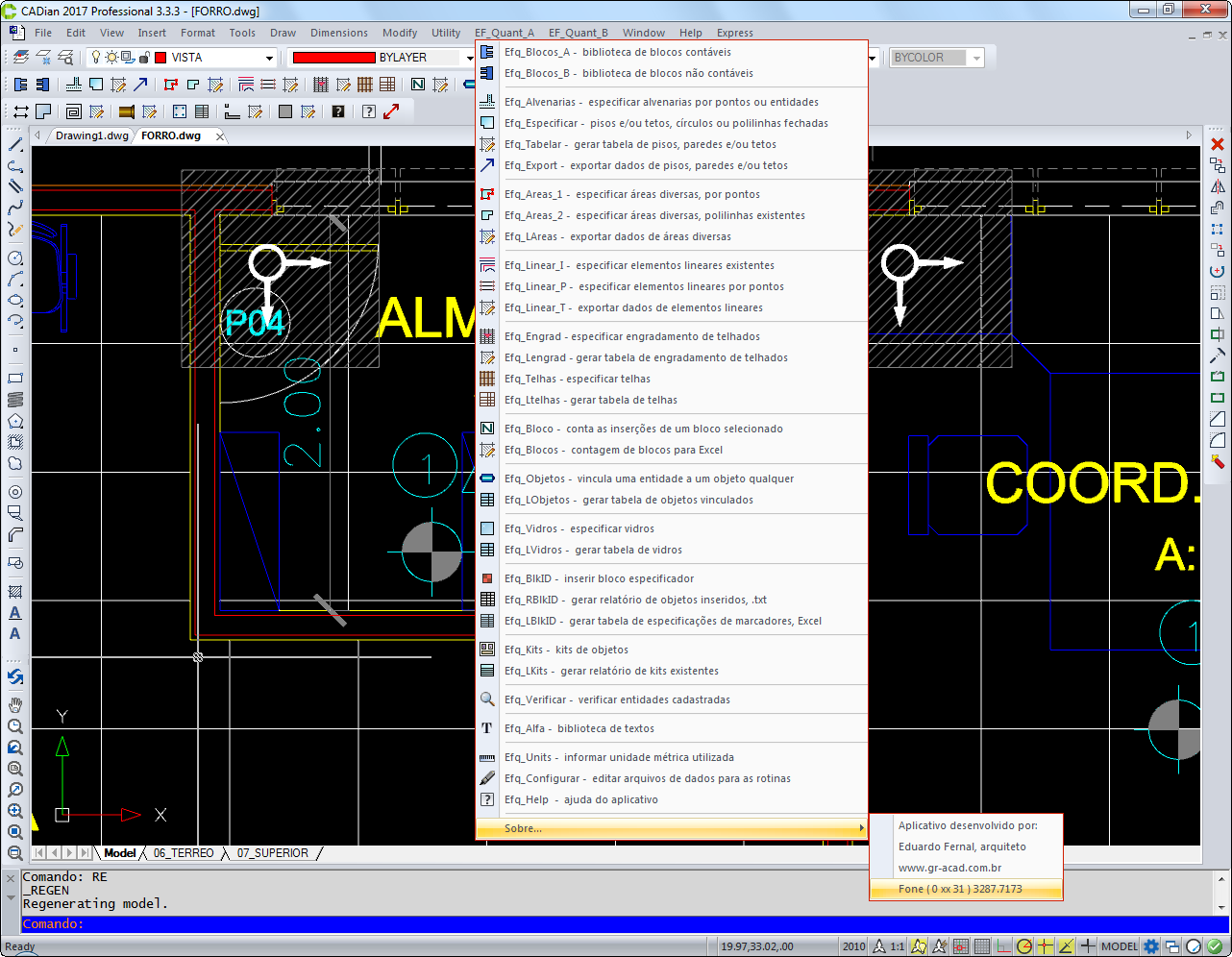

Tambem serão inseridas barras de ferramentas, para acesso mais rápido dos comandos inseridos ao Cadian©

Os nomes dos comandos inseridos (que podem ser acessados via prompt de comandos) são:

Barra 1 e/ou menu EF_Quant_A

  • Efq_Blocos_A
  • Efq_Blocos_B
  • Efq_Alvenarias
  • Efq_Especificar
  • Efq_Tabelar
  • Efq_Export
  • Efq_Areas_1
  • Efq_Areas_2
  • Efq_Lareas
  • Efq_Linear_I
  • Efq_Linear_P
  • Efq_Linear_T
  • Efq_Engrad
  • Efq_Lengrad
  • Efq_Telhas
  • Efq_Ltelhas
  • Efq_Bloco
  • Efq_Blocos
  • Efq_Objetos
  • Efq_Lobjetos
  • Efq_Vidros
  • Efq_Lvidros
  • Efq_BlKid
  • Efq_Rblkid
  • Efq_Lblkid
  • Efq_Kits
  • Efq_Lkits
  • Efq_Verificar
  • Efq_Alfa
  • Efq_Units
  • Efq_Configurar
  • Efq_Help
Barra 2 e/ou menu EF_Quant_B

  • Efq_Comp
  • Efq_Areas
  • Efq_Fios
  • Efq_Lfios
  • Efq_Tubos
  • Efq_Ltubos
  • Efq_Concreto
  • Efq_Lconcreto
  • Efq_Lajes
  • Efq_Llajes
  • Efq_Einfo
  • Efq_Help_B
  • UpQuant



















Barra 3 e/ou menu EF_Quant_C

  • Rampa
  • Pret
  • Trancar
  • Destrancar
  • Congelar
  • Descongelar
  • Desligar
  • Ligar
  • LDD
  • EVazios
  • Efq_Info
  • UPQUANT
  • Efq_Help_C



















Descrição dos comandos:

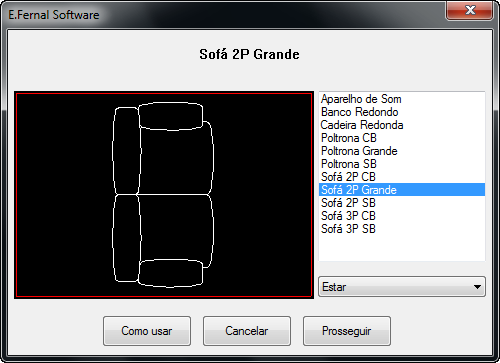

Efq_Blocos_A

Biblioteca de blocos contáveis

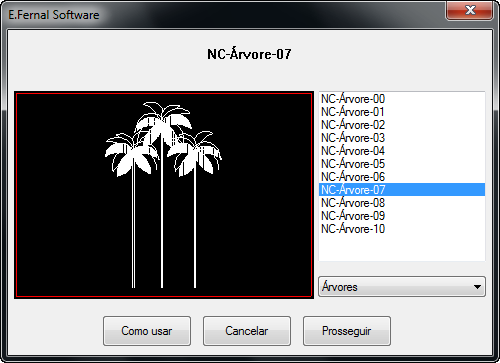

Efq_Blocos_B

Biblioteca de blocos não contáveis

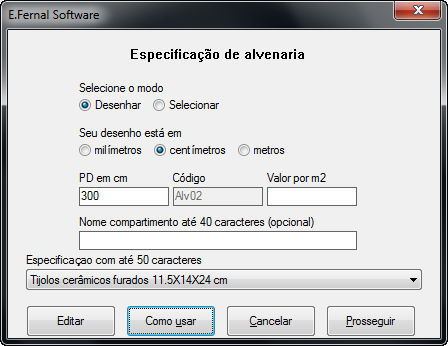

Efq_Alvenarias

Quantifica alvenarias regulares por dados inseridos em linhas, polilinhas, arcos e/ou círculos. Você deve entrar com dados como espessura, altura e tipo de tijolos, bem como valores, através do quadro de diálogo da imagem abaixo. Você tem a opção de usar um filtro para camada(s). Os dados de especificações são obtidos em um arquivo txt que pode ser editado, inserindo/eliminando/alterando o conteúdo original.

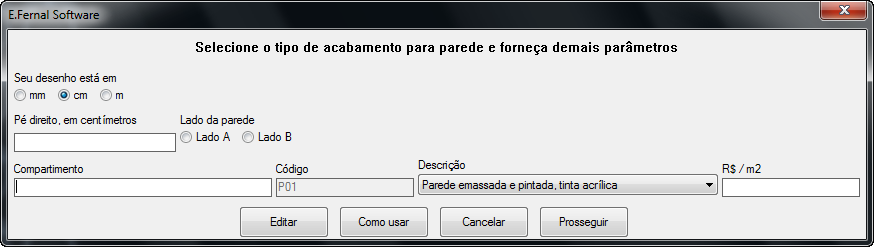

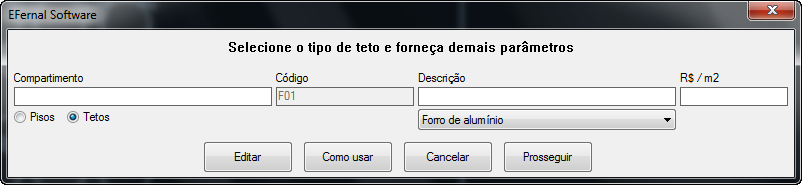

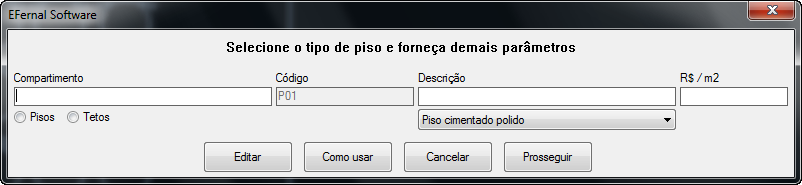

Efq_Especificar

Selecione o painel a especificar. Será aberto o quadro de diálogo correspondente, para entrada de dados.




Estes comandos necessitam de polilinhas fechadas e/ou círculos previamente existentes, nas camadas Ef_Quant_Pisos, Ef_Quant_Paredes e/ou Ef_Quant_Tetos Será solicitado um ponto interno à entidade, para que sejam inseridos textos com a área e o perímetro do compartimento. Caso não deseje que estes textos sejam colocados, basta teclar ENTER sem fornecer o ponto. Os dados de especificação estão em arquivos .txt diversos, que podem ser editados um a um, através do botão "Editar" de cada rotina.
Os arquivos de dados, que podem ser editados, são:
  • C:\Ef_Quant\Dat\Alvenarias.txt
  • C:\Ef_Quant\Dat\Concreto.txt
  • C:\Ef_Quant\Dat\Descrições_Paredes.txt
  • C:\Ef_Quant\Dat\Descrições_Pisos.txt
  • C:\Ef_Quant\Dat\Descrições_Tetos.tx
  • C:\Ef_Quant\Dat\Eletrodutos.txt
  • C:\Ef_Quant\Dat\Engradamento.txt
  • C:\Ef_Quant\Dat\Ferro fundido.txt
  • C:\Ef_Quant\Dat\Ferro galvanizado.txt
  • C:\Ef_Quant\Dat\Fios e Cabos.txt
  • C:\Ef_Quant\Dat\Lineares.txt
  • C:\Ef_Quant\Dat\Mangueira.txt
  • C:\Ef_Quant\Dat\Objetos.txt
  • C:\Ef_Quant\Dat\PVC.txt
  • C:\Ef_Quant\Dat\Telhas.txt
  • C:\Ef_Quant\Dat\Tubos.txt
  • C:\Ef_Quant\Dat\Vidros.txt

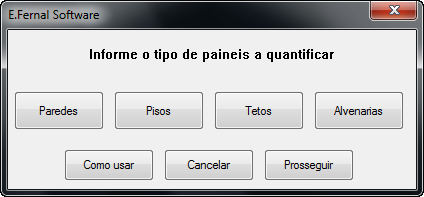

Efq_Tabelar

Especificados os revestimentos para elementos válidos para a rotina EFQ_ESPECIFICAR, esta funcionalidade gera um relatório em .txt que será aberto pelo Notepad.exe do Windows©, ao ser finalizado.
Efq_Export

Gera uma tabela .csv para o Excel©. Se este software estiver instalado em seu computador e se o tipo de arquivo .csv estiver vinculado ao mesmo, ele será aberto assim que terminada a tarefa. Se, entretanto, o arquivo já estiver em uso no Excel©, a sua atualização não será possível. Neste caso, a rotina emitirá uma mensagem de alerta.

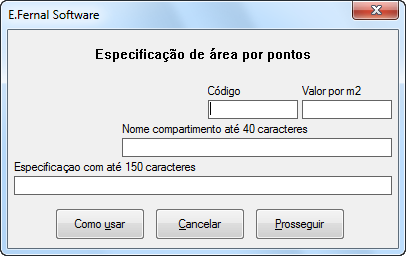

Efq_Areas_1

Gera polilinhas por uma série de pontos clicados, com dados de especificação fornecidos através de um quadro de diálogo. Estas áreas servirão para a geração de um arquivo .csv para Excel©, com a planilha destes dados.

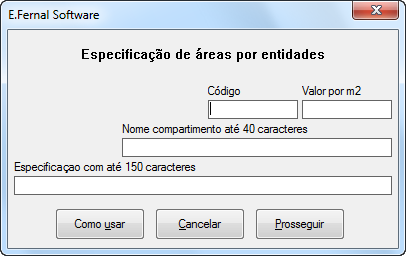

Efq_Areas_2

Idem EFQ_AREAS_1, porém utiliza polilinhas fechadas e/ou círculos já existentes em seu desenho.

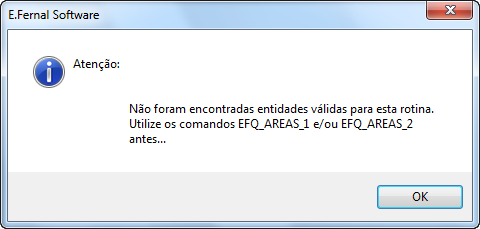

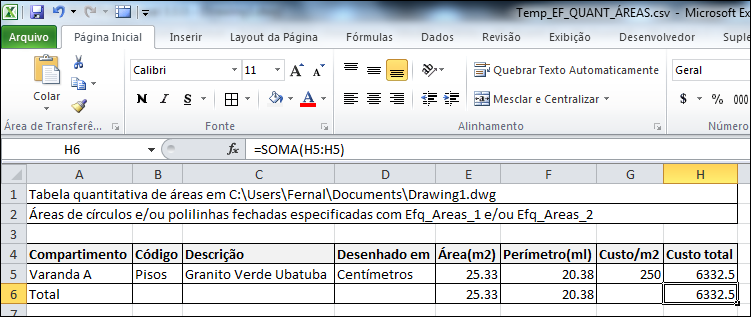

Efq_Lareas

Este é o comando que gera a tabela .csv dos comandos EFQ_AREAS_1 e EFQ_AREAS_2. Se não existirem entidades válidas, será apresentada a mensagem da imagem acima. Em havendo, agurade até que o arquivo .csv gerado seja aberto no Excel©.

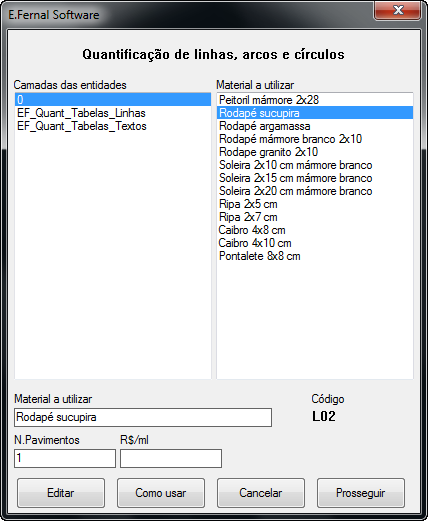

Efq_Linear_I

Rotina para inserir dados em linhas, polilinhas, arcos e/ou círculos já existentes, de materiais que se quantificam por comprimentos.

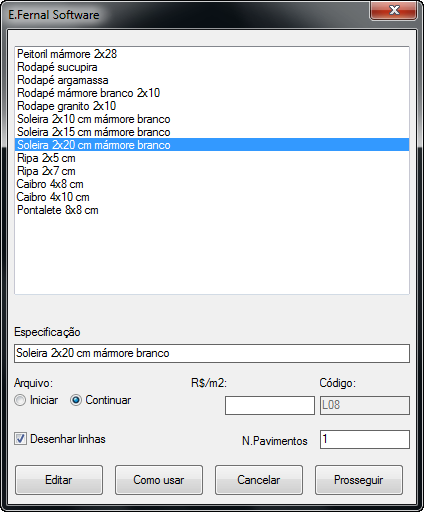

Efq_Linear_P

Idem EFQ_LINEAR_I, porém permitido traçar o perímetro através de uma série de pontos clicados (podendo ou não ser desenhadas as linhas entre estes pontos). Também permite continuar ou recomeçar o arquivo de relatório, já gerado por Efq_Linear_I

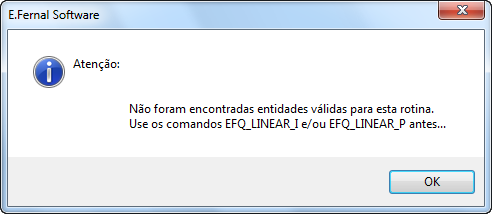

Efq_Linear_T

Gera e abre o arquivo .csv gerado com os dados gerados pelas rotinas EFQ_LINEAR_I e/ou EFQ_LINEAR_P. Para tal o arquivo, se já existir, não poderá estar em uso pelo Excel©. Se não houver entidades com dados para a rotina, será apresentada a mensagem da imagem acima.
Efq_Engrad




Vincula dados de madeiramento de engradamento de telhados em linhas e/ou polilinhas existentes. Estas linhas podem estar em camadas específicas, para permitir a filtragem, de acordo com o uso. Exemplo: ripas, caibros, pontaletes, etc... As linhas podem estar no plano horizontal ou no espaço tridimensional (com coordenadas Z diferentes). Se elas estiverem no plano horizontal, como uma projeção de elementos inclinados, será necessário informar o valor do caimento, em percentual (%), para que a rotina possa calcular seu comprimento real. Se assinalado o campo "Layers", você poderá selecionar uma ou mais camadas nas quais as entidades deverão ser consideradas.
Para selecionar mais de uma, pressione a tecla Shift e clique nos nomes das camadas desejadas. Para selecionar todas, pressione Ctrl e clique na primeira e na última linha da lista de camadas.
Efq_Lengrad

Gera a tabela quantitativa das entidades representando as peças do engradamento do telhado, em um arquivo .csv, que será aberto pelo Excel©, tão logo finalizada sua escrita. Se não forem encontradas entidades válidas, será apresentada a mensagem da imagem acima...

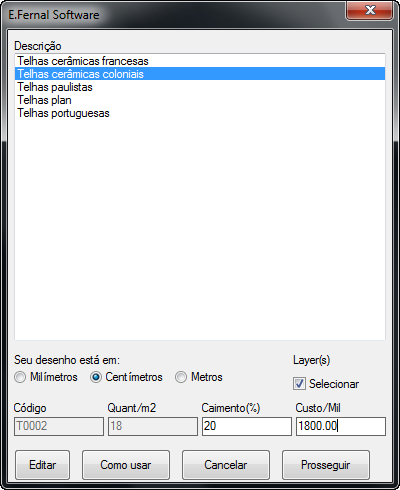

Efq_Telhas

Especifica telhas em polilinhas fechadas, existentes no plano horizontal. Você deve informar o tipo de telha, a quantidade por metro quadrado bem como a inclinação do telhado em %, para que a quantidade real seja estimada.

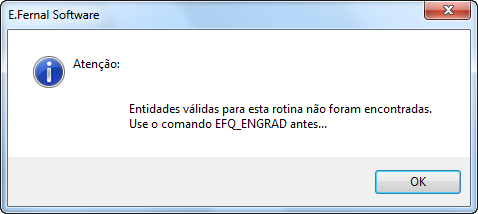

Efq_Ltelhas

Gera a tabela quantitativa das telhas especificadas pela rotina EFQ_TELHAS. Se as entidades com dados para quantificação não existirem, será apresentada a mensagem da imagem acima...

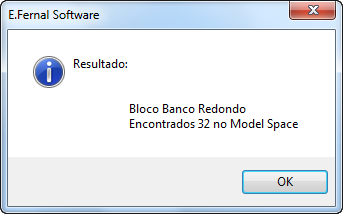

Efq_Bloco

Conta as inserções de um bloco específico, selecionado por um clique no mesmo.

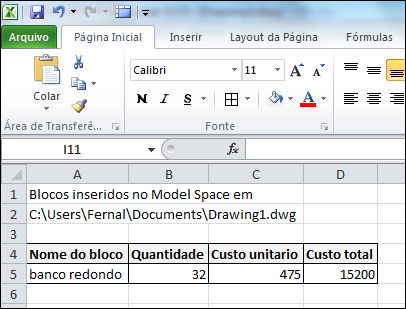

Efq_Blocos



Conta todas as de blocos válidos em seu desenho e gera um arquivo .csv, abrindo-o em seguida no Excel©.

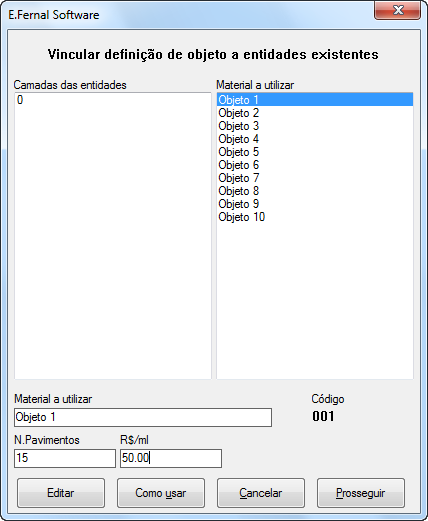

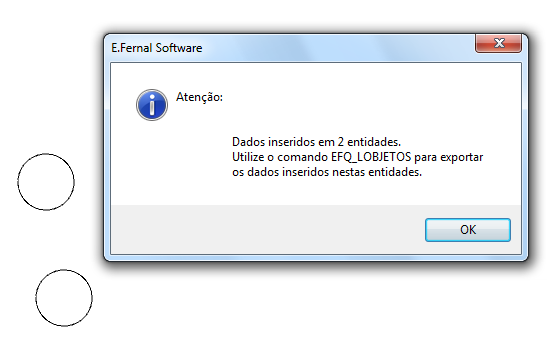

Efq_Objetos

Vincula um objeto qualquer a uma entidade gráfica qualquer, já existente em seu desenho. Esta não poderá ter dados inseridos na mesma. O objeto pode ser um dos constantes em um arquivo de texto, que é lido e listado no quadro de diálogo. Você pode editar este arquivo de dados a qualquer instante...
Efq_Lobjetos

Gera a tabela de dados criados pela rotina EFQ_OBJETOS, em um arquivo .csv, que será aberto pelo Excel©, ao término de sua escrita.

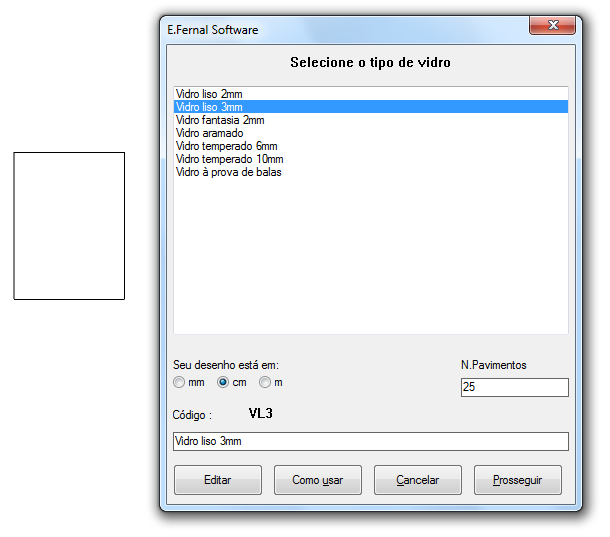

Efq_Vidros

Selecione uma especificação na lista ou digite diretamente no campo de edição. Feche a janela e selecione uma ou mais polilinhas fechadas para inserir estes dados às mesmas. Quantifique com o comando EFQ_LVIDROS
Efq_Lvidros
Gera o arquivo C:\Ef_Quant\Tmp\Temp_Vidros.csv no Excel©, listando as quantidades de vidros especificados com o comando EFQ_VIDROS. Caso entidades especificadas com o comando EFQ_VIDROS não sejam encontrados, emite uma mensagem informando que você deve antes usar o comando EFQ_VIDROS. Insira os valores por metro quadrado que o Excel© totalizará automaticamente. Formate e salve como .xlsx, se desejar...
Efq_BlKid

Esta rotina insere um bloco marcador de especificação para posterior quantificação. Este bloco pode representar qualquer objeto, por exemplo: Uma porta, 70x210 ou 80x210. Dois dados são necessários: o tipo de objeto e sua descrição. No exemplo, o objeto será Porta e a descrição poderá ser Prancheta para pintura, 70 x 210. Ao fechar a janela, clique continuamente nos pontos nos quais existe um objeto igual. A rotina EFQ_LBLKID contará todos os blocos existentes no Model Space e exportará para um arquivo .csv para ser formatado no Excel©.
Efq_Lblkid
Se encontrados objetos especificados com o comando EFQ_BLKID, gera o arquivo C:\Ef_Quant\Tmp\Temp_BlocosIdentificadores.csv e abre o mesmo no Excel©. Caso contrário, exibe a mensagem abaixo:

Erro:
Não foi possível abrir o arquivo C:\Ef_Quant\Tmp\Temp_BlocosIdentificadores.csv para saida de dados.
Verifique se o mesmo não está aberto em outro aplicativo. Se estiver, feche-o e tente novamente..."


Efq_Rblkid
Idêntico ao comando EFQ_RBLKID, porém escreve um arquivo .txt e não um arquivo .csv, abrindo-o no Notepad.exe do Windows©.
Efq_Kits
Este comando foi criado para permitir inserir dados diversos em um bloco que será criado a partida da seleção de uma ou de um conjunto de entidades. A rotina inicia-se solicitando a seleção da(s) entidade(s) que comporão o bloco. Isto fornecido, aparecerá o quadro de diálogo da figura abaixo:

Neste quadro, você deverá inserir no nome do bloco (que não pode já existir em seu desenho). Em seguida, insira os código, quantidade, valor unitário e descrição deste item nos campos apropriados. Para a descrição, faça-a o menor poss&iaacute;vel, pois no Cadian© todos os itens serão inseridos como o texto de um atributo que será inserido no bloco. Isto porque não &eaacute; poss&iaacute;vel, no Cadian©, adotar o mesmo sistema do AutoCAD©, que &eaacute; o de inserir dados estendidos neste atributo. A rotina incluirá o prefixo KIT_ no nome do bloco, portanto não &eaacute; necessário inseri-lo. Terminada a inserção de dados, clique prosseguir e clique no ponto de inserção desejado para o bloco.

Agora você poderá copiar este bloco ou mesmo inserir outras instâncias, pelos comandos normais do Cadian©. Os dados do bloco original fazem parte de todas as cópias e poderão ser listadas com o comando EFQ_LKITS. Na figura abaixo, um grupo destes blocos:

Os atributos serão colocados em uma camada chamada EFQ_KITS que será mantido congelado e trancado. Esta camada será criada com restrição à plotagem, como se pode ver abaixo. Embora não seja proibido, evite inserir outros tipos de entidades nesta camada.


Efq_Lkits
Encontrados os blocos válidos para a rotina EFQ_LKITS, será gerado o arquivo .csv da figura acima. A quantidade total &eaacute; o número de bloco multiplicado pela quantidade informada para cada item do Kit.
Efq_Verificar
Solicita a seleção de uma entidade qualquer que tenha dados inseridos por qualquer uma das rotinas do aplicativo Ef_Quant© e retorna estes dados em um quadro de diálogo, para uma conferência rápida...
Efq_Alfa
Inicie assinalando a letra inicial do arquivo, de A a Z. Selecione uma linha de texto na lista e edite, se quiser, no campo de edição abaixo da lista. Este será o texto a ser escrito. Entre com o ângulo em graus decimais e informe a altura da fonte. Clique continuamente nos pontos de inserção. Para encerrar, tecle ENTER.
NUNCA ENCERRE UMA ROTINA COM ESC, por favor!!!
Efq_Units
Abre um quadro de diálogo no qual você deve definir a unidade métrica para as rotinas do Ef_Quant©, entre milímetros, centímetros ou metros.
Efq_Configurar
Esta rotina permite editar os arquivos .txt com dados para os comandos do aplicativo. Siga as orientações descritas no início de cada arquivo.

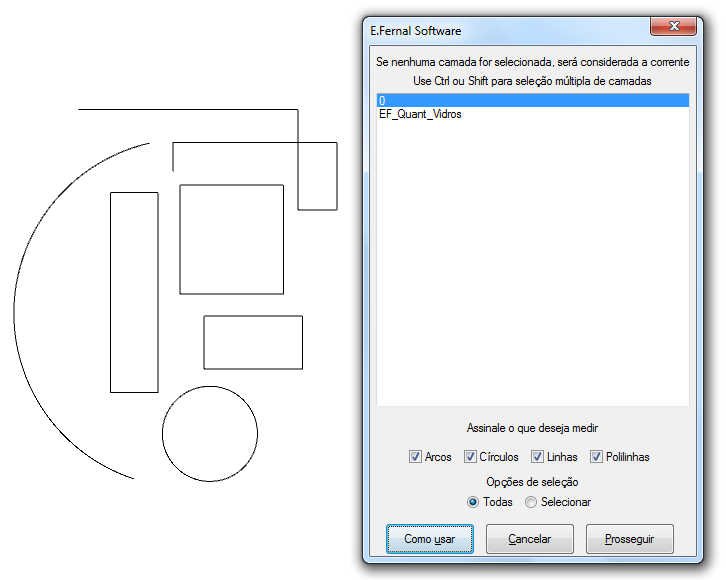

Efq_Comp

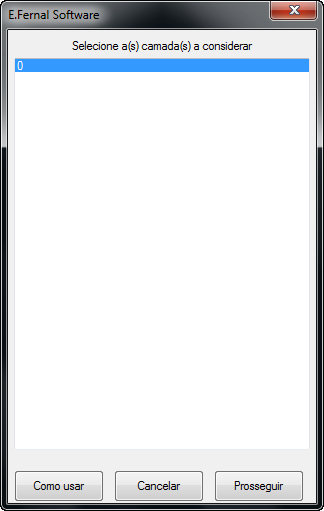

Mede comprimentos de entidades selecionadas, que podem ser filtradas por camadas, indicadas no quadro de diálogo. Aceita entidades do tipo ARC, CIRCLE, LINE, POLYLINE, LWPOLYLINE e escreve o resultado no arquivo temporário C:\Ef_Quant\Tmp\Temp_Comprimentos.txt, abrindo em seguida no Notepad.exe do Windows©.

Para selecionar entidades da camada corrente, não selecione nenhuma outra na lista.
Para selecionar uma outra camada, selecione somente uma linha na lista.
Para selecionar mais de uma camada, use Ctrl ou Shift e clique nas camadas desejadas.
Assinale o(s) tipo(s) de entidade(s) a considerar, o modo de seleção e clique "PROSSEGUIR"

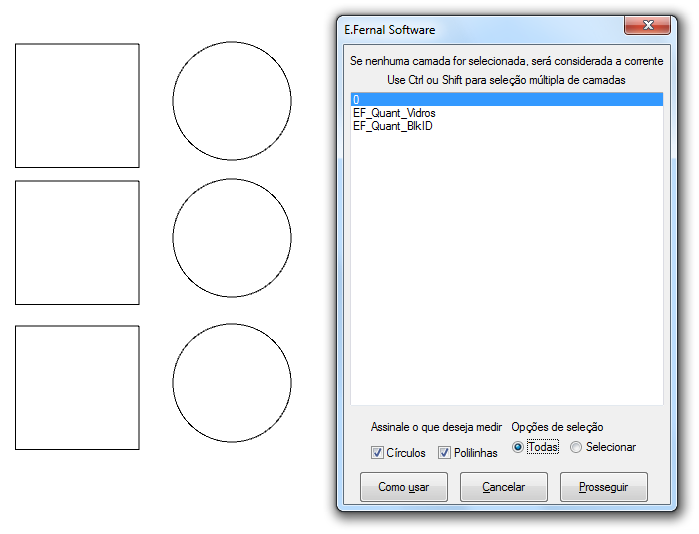

Efq_Areas

Mede áreas de entidades do tipo CIRCLE, POLYLINE e LWPOLYLINE e escreve o resultado no arquivo temporário C:\Ef_Quant\Tmp\Temp_áreas.txt

Para selecionar entidades da camada corrente, não selecione nenhuma outra na lista.
Para selecionar uma outra camada, selecione somente uma linha na lista.
Para selecionar mais de uma camada, use Ctrl ou Shift e clique nas camadas desejadas.
Assinale o(s) tipo(s) de entidade(s) a considerar, o modo de seleção e clique "PROSSEGUIR"


Efq_Fios
Insere dados de fios, obtidos através do arquivo C:\Ef_Quant\Dat\Fios e Cabos.txt..
Selecione uma seção na lista no topo do quadro de diálogo, informe a unidade métrica de seu desenho, a quantidade de fios que será representada por cada entidade (tipo arco, círculo, linha ou polilinha), o custo por metro linear e a opção entre entidades existentes ou a desenhar. Para inserir novas seções, clique no botão Editar e edite o arquivo.
Se desenhar filtrar por camadas, assinale o toggle "Layer(s)"
Efq_Lfios
Uma vez que os dados tenham sido inseridos em entidades lineares com o comando EFQ_FIOS, use este comando EFQ_LFIOS para quantificar e gerar o arquivo C:\Ef_Quant\Tmp\Temp_Fios-Cabos.csv que será aberto no Excel©, encerrada a contagem.
Observe que, para usar esta rotina, este arquivo não pode estar aberto no Excel©, caso contrário você receberá a mensagem abaixo:

Erro:

Não foi possível abrir o arquivo C:\Ef_Quant\Tmp\Temp_Fios-Cabos.csv para escrita.
Verifique se o mesmo não está em uso pelo Excel©.


Efq_Tubos
Selecione um tipo de tubo. A lista dos disponíveis para este tipo será exibida. Selecione um tubo, preencha os demais campos e clique "Prosseguir". Siga demais instruções no prompt de comandos. Para selecionar a(s) camada(s), assinale "Layer(s)". Você pode editar estes dados, eles estão no arquivo C:\Ef_Quant\Dat\Tubos.txt
Efq_Ltubos
Se encontradas entidades com dados inseridos pelo comando EFQ_TUBOS, gera o arquivo C:\Ef_Quant\Tmp\Temp_Tubos.csv e abre-o em seguida. Caso este arquivo esteja aberto no Excel©, não será possível reescrevê-lo e você receberá a mensagem abaixo.

Atenção:

Não foi possível abrir o arquivo C:\Ef_Quant\Tmp\Temp_Tubos.csv para escrita.
Verifique se o mesmo não está em uso pelo Excel©.

Neste caso, feche o arquivo no Excel© e execute o comando novamente...


Efq_Concreto
Calcula volumes e insere dados em entidades tipo LINE, que representem um eixo de elementos diversos (vigas, paredes, baldrames, etc). Você deve informar espessura e altura, o comprimento será medido ou por dois pontos. Você pode informar comprimento e altura de vazios, se houver. Isto deve ser feito para portas, janelas, etc. Uma linha será desenhada entre os pontos clicados, representando o eixo da parede.
Efq_Lconcreto
Inseridos os dados de concreto, com o comando EFQ_CONCRETO, o comando EFQ_LCONCRETO gera o arquivo C:\Ef_Quant\Tmp\Temp_ParedesConcreto.csv totalizando o volume destes dados inseridos. Para tal, este arquivo não poderá estar em uso pelo Excel©, pois neste caso ele não poderá ser aberto para escrita.
Efq_Lajes
Este comando exige polilinhas 2D fechadas (ou círculos), às quais serão inseridas dados de espessura, para cálculo de volume de concreto. &Eaacute; possível selecionar polilinhas fechadas internas (ou círculos) que representem vazios, para o cálculo final. Preencha os dados necessários no quadro de diálogo e clique "Prosseguir". Selecione a polilinha fechada ou o círculo representando a laje... Esta rotina só insere uma especificação de laje ou revestimento por entidade, portanto se precisar inserir dados de laje e contrapisos, por exemplo, use uma entidade para cada caso...
Efq_Llajes
Escreve e abre o arquivo C:\Ef_Quant\Tmp\Temp_Lajes-Revestimentos.csv gerado pelo comando EFQ_LAJES, desde que o mesmo não esteja em uso pelo Excel© na chamada do comando. Neste caso, feche-o antes...

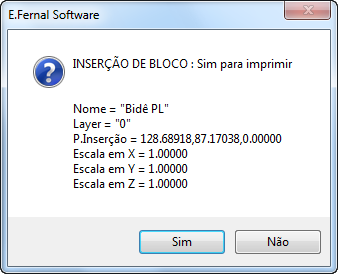

Efq_Einfo

Apresenta dados sobre entidades do desenho, tais como arcos, blocos, círculos, linhas, polilinhas, textos, etc. Basta acionar o comando e clicar na mesma. Pode imprimir o resultado na tela gráfica, se respondido Sim no quadro com as informações...
Efq_Help
Abre este arquivo de ajuda
UpQuant
Atualiza o menu e recarrega o aplicativo, quando houver upgrade do mesmo...




Aplicativo desenvolvido por:

Eduardo Fernal, arquiteto
http://www.gr-acad.com.br
[email protected]
(31) 3287.7173
Belo Horizonte - MG
