Comando ARMAR

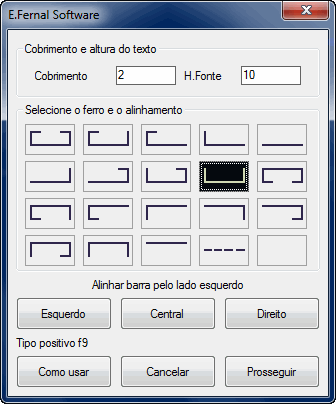

Este comando oferece um menu de tipos de barras. Selecione uma delas clicando sobre uma das imagens. Defina o alinhamento da barra clicando sobre um dos botões 'Esquerdo', 'Central' ou 'Direito'. Defina o cobrimento e a altura da fonte.



Após sair do primeiro quadro, a rotina pede que você clique nos pontos referenciais para determinação dos comprimentos medidos e das dimensões da caixa da viga. Observe e siga a sequência descrita no prompt de comandos do AutoCAD.

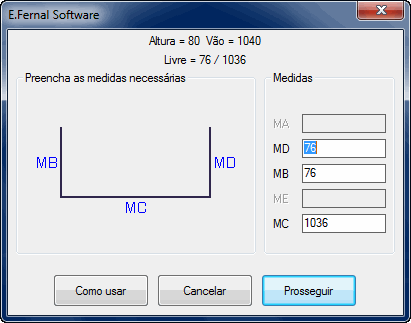

Depois de clicados os 4 pontos, a rotina exibe o quadro de diálogo da figura acima. Nele estão as dimensões horizontal e vertical entre os pontos clicados. Forneça as dimensões da barra selecionada seguindo os códigos representados por MA, MB, MC, MD e ME. Observe que MC sempre será o comprimento principal da barra.



Defina o diâmetro da barra clicando sobre o desejado e clique no botão Prosseguir (ou tecle P)



Defina a quantidade clicando ou pelas teclas numéricas do teclado. Clique no botão Prosseguir (ou tecle P)



O desenho feito pela rotina, que inclui uma barra dentro da viga e uma cópia detalhada no ponto clicado após fechar o segundo quadro (de cima para baixo). A numeração do texto de posição é automática. Depois de desenhados todas os tipos de barra para esta viga, utilize o comando NESTRIEL para inserir os estribos. Caso esta viga tenha cavaletes, utilize os comandos CAVALETES, CAVPOS e/ou CAVNEG para desenhá-los.
Tudo feito, você pode utilizar o comando MOLDURA para enquadrar o conjunto. Se houver repetições, utilize o comando REP para alterar os textos válidos de posições, o que fará com que o comando LISDIA (Lista de diâmetros) gere a lista de ferros adequadamente. Veja o filme tutorial pelo comando GRACAD_TUT do Gr-Acad2000.
