O GR-ACAD© 2000 é um aplicativo para desenho de formas e armação em concreto armado. Abaixo demonstramos algumas das dezenas de rotinas do mesmo, que são incorporadas ao AutoCAD© R2000 a AutoCAD© 2011.


Como armar uma viga com o GR-ACAD© 2000 [ Clique aqui para acionar vídeo ]

  1. Desenhando uma caixa de vigas para armação, com o comando CAVIGA do GR-ACAD© 2000

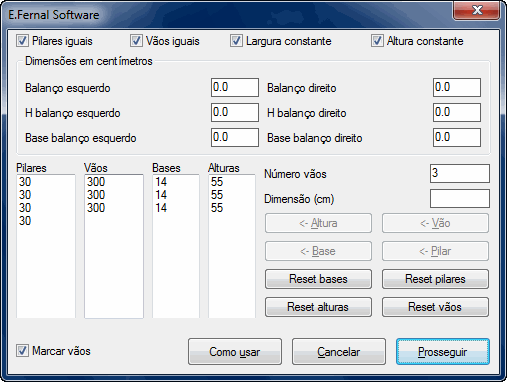

Definimos os parâmetros da caixa da viga neste quadro e


  1. Definidos os parâmetros no quadro de diálogo acima, clicamos o ponto P1 e a caixa de vigas é desenhada.


a mesma é desenhada automaticamente!


  1. Agora acionamos o comando AVIGA do GR-ACAD, e irá aparecer o menu de opções (quadro abaixo). Selecionamos o tipo de ferro desejado, clicamos OK e seguimos as instruções do prompt de comandos.

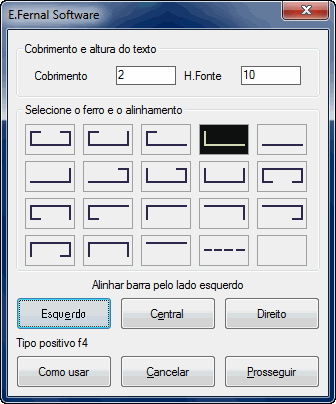

O comando AVIGA chama o menu de ferros


  1. Escolhido o tipo de ferro, entramos com as dimensões por um outro quadro de diálogo.

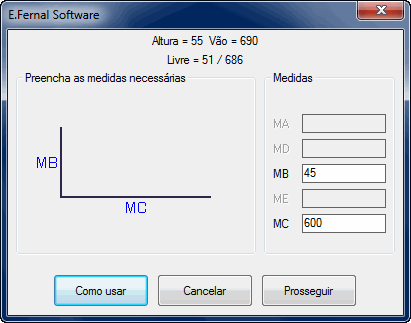

Confirmamos ou alteramos as dimensões...


  1. Imediatamente aparece o quadro de seleção de diâmetros. Basta clicar sobre o botão desejado.


Selecionamos o diâmetro sempre neste quadro.


  1. Aparece o quadro de quantidade. Compomos o número como em uma calculadora.


Informamos a quantidade da posição...


  1. O ferro é desenhado. Vamos voltar ao menu e escolher costelas. Clicamos OK e aparece o quadro abaixo:

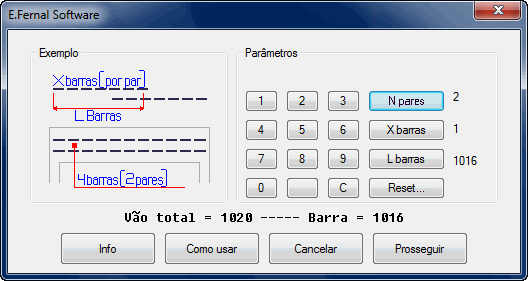

Parâmetros para o desenho de costelas...


  1. Agora chamamos o comando NESTRIEL, para calcular e desenhar os estribos em cada vão. Com o quadro abaixo, definimos os parâmetros, clicamos OK e clicamos 4 pontos, de acordo com as solicitações via prompt de comandos do AutoCAD©

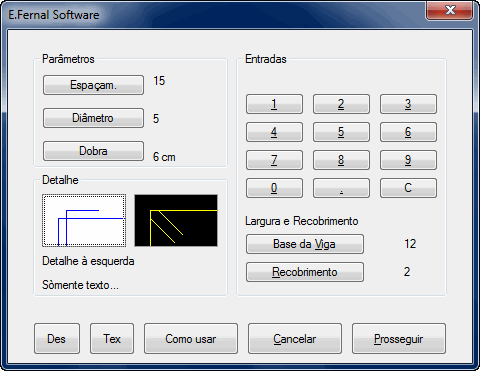

Parâmetros para estribos, sempre em quadros de diálogos...


  1. Acionamos o comando MOLDURA do GR-ACAD, para enquadrar a viga, e entramos com o título da mesma.


O comando MOLDURA enquadra a viga em um retângulo!


  1. Informamos que queremos entrar com as dimensões da viga.


Caso você deseje sub-título...


  1. Digitamos as dimensões (ou outro texto qualquer) e clicamos OK.


este será inserido automaticamente!


  1. Como no quadro de título entramos com 2 números de vigas, chamamos o comando CPOS1, digitamos 2 e clicamos OK. Enquadramos os textos da viga e eles são alterados imediatamente com o novo valor da quantidade x repetições.


Informamos o número de repetições desta viga...


  1. Eis o resultado final, que é obtido simplesmente entrando com os dados acima e clicando-se alguns poucos pontos.

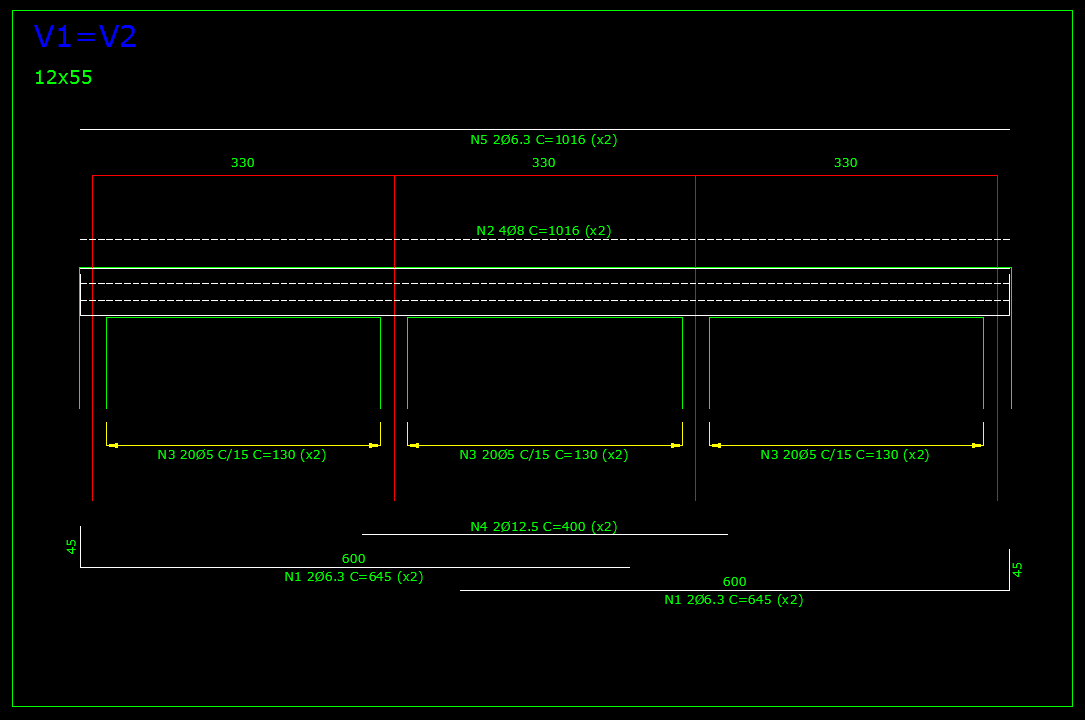

Eis o resultado final...


  1. Vamos gerar a lista de ferros. Chamamos o comando LISDIA do GR-ACAD. Aparece o quadro abaixo. Entramos com os parâmetros desejados, clicamos OK e fornecemos um ponto de inserção para a lista.

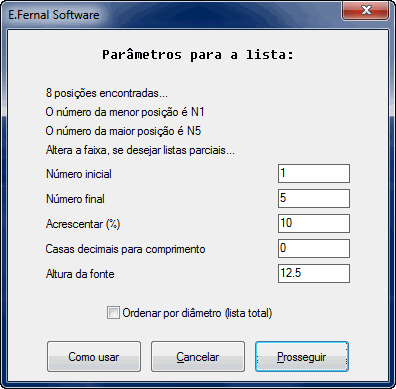

Lista de ferros, definindo parâmetros...

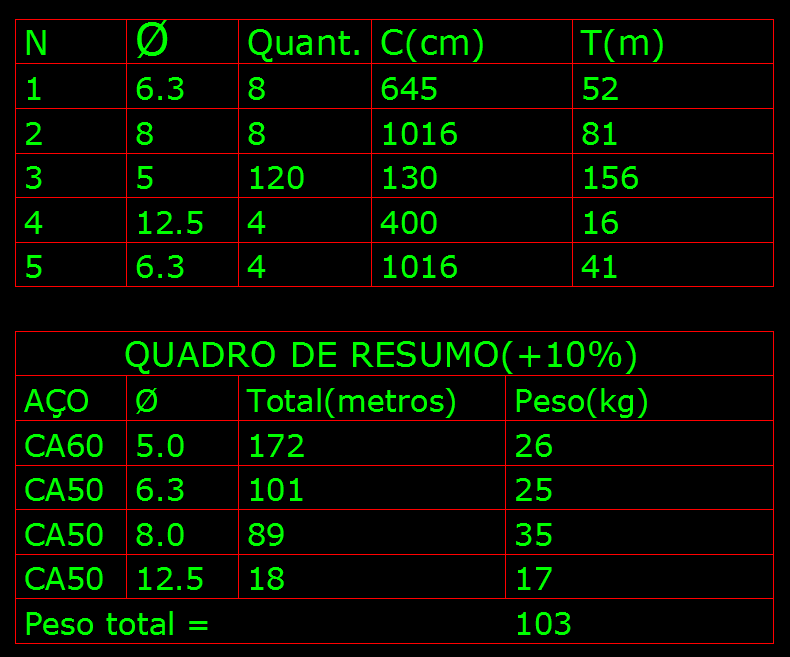

e a gerada lista de automaticamente!


  1. Agora vamos desenhar uma viga em seção, com sua armadura. Chamamos o comando SVIGA do GR-ACAD, entramos com os parâmetros numéricos através do quadro de diálogo abaixo. Isto feito, clicamos OK e fornecemos tão sòmente um ponto de inserção. O resultado é o desenho abaixo do quadro de diálogo.[ Video ]

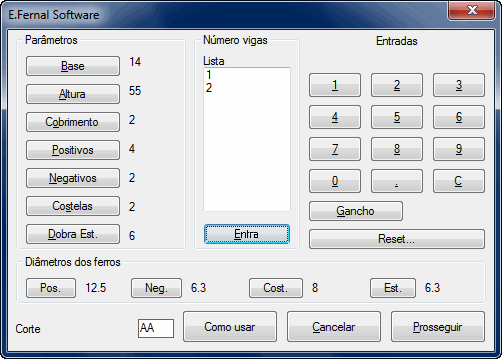

Viga em seção, entrada de dados:

Viga em seção, desenho automático!
