Desenhandos ferros aqui e ali...

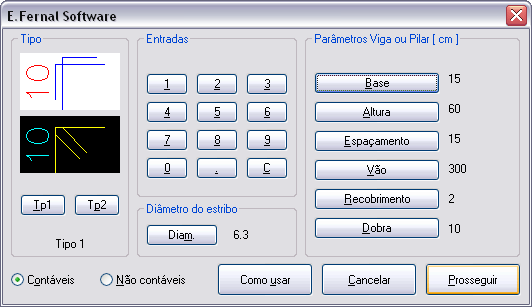

O GR_ACAD possui muitas rotinas para desenhar ferros soltos. Vamos conhecer algumas, começando pelo modo de desenhar estribos. Entramos com os dados no quadro de diálogo, pressionamos OK e clicamos um ponto de inserção. Está pronto...

Desenhar estribos somente clicando o ponto de inserção...

O resultado do quadro acima!

Calcular o ferro médio entre ferros semelhantes? Utilizamos o comando FERVAR (Ferros Variáveis) do GR_ACAD. Selecionamos no quadro de diálogo o modêlo dos ferros a calcular o ferro médio, clicando sobre uma das imagens. Pressionamos OK.

Calcular a quantidade e o ferro médio

Neste momento devemos ter os ferros com os tamanhos máximo e mínimo desenhados, em qualquer lugar da tela. Estes devem ser desenhados em POLILINHA.

de dois ferros semelhantes

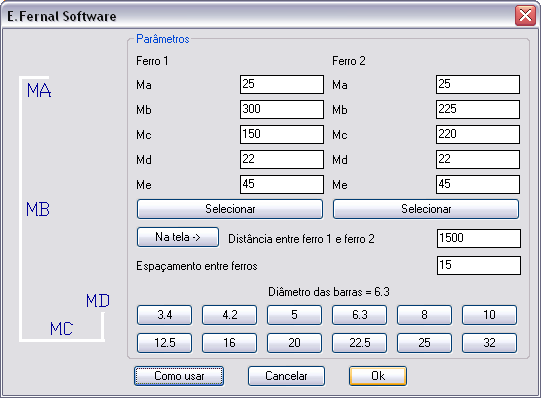

Quando pressionamos OK do quadro de diálogo anterior, este outro apareceu em seguida. Clicamos o botão "Selecionar", à esquerda. O quadro irá desaparecer momentaneamente. Então clicamos sobre a polilinha de maior comprimento. O quadro volta com as dimensões ma até me. Agora clicamos no botão "Selecionar", à direita, novamente o quadro se esconde, e clicamos sobre a polilinha com o comprimento menor. O quadro volta com todas as informações, inclusive com o campo "Distância entre ferro 1 e 2" calculada. Esta distância é a real da tela. Você deverá modificar este valor pelo espaçamento total entre o primeiro e o último ferro. Informe o espaçamento, defina o diâmetro da ferragem e clique OK. Irá aparecer o quadro de mensagem do AutoCAD©, com os cálculos efetuados.

é tarefa para o comando FERVAR do GR_ACAD!

Eis o quadro de mensagem do AutoCAD©.

Primeiro apresentamos os dados...

Agora você fornece um ponto de inserção e o ferro médio é desenhado, com um texto contável para a lista de ferros.

e depois desenhamos o ferro médio!

Como transformar polilinhas em ferros contáveis... Desenhe uma polilinha qualquer, digite FERPOL (Ferro por Polilinha), clique Enter e selecione esta entidade...

O comando FERPOL utiliza uma polilinha...

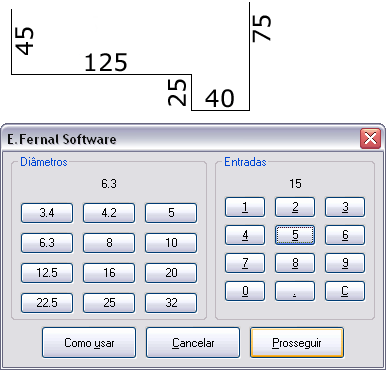

Veja, o comando mediu e inseriu os textos com as dimensões dos trechos da polilinha...

e a transforma em uma posição contável!

Aparece o quadro de diálogo acima. Entre com os parâmetros desejados e clique OK.

A polilinha transformada!

Clique o ponto de inserção do texto contável para a lista de ferros... Caso você queira inserir ferros com curvaturas, deverá utilizar o comando FERCUR (Ferros com Curvas) do GR_ACAD. A sequência é idêntica ao comando anterior. Você seleciona a polilinha e

Caso o ferro tenha raio diferente de zero...

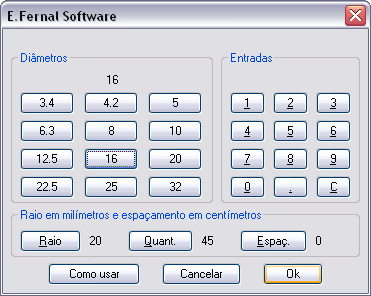

preenche os parâmetros neste quadro de diálogo. A seguir clique um ponto para inserção do texto de posição contável.

utilizamos esta outra rotina

Eis o resultado do comando FERCUR...

que transforma a polilinha neste ferro!


A seguir:
Diversos comandos utilitários do GR_ACAD...
